Пневмокнопка грибовидная ПР322-К7
5987
Доставка
Варианты оплаты
Наши достижения
- — 26 лет на рынке
- — Более 54 600 сделок
- — Более чем 573 000 единиц оборудования
- — Лучшие цены
Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
- Тип: 3/2 (3-линейный, 2-позиционный), нормально закрытый
- Присоединение: G¼", G⅜", G½"
- Рабочее давление: 0…0,8 МПа
- Рабочая температура: 0…+60°C
- С фиксацией
- Цвет: черный
Пневмокнопка грибовидная (кнопка-грибок) ПР322-К7 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями
Технические характеристики: | Параметр | Значение |
| Тип распределителя | 3/2 (3-линейный, 2-позиционный), нормально закрытый |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼", G⅜", G½" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией |
| Цвет | Черный |
| Габаритные размеры | 35×26×94 мм |
| Модель | Присоединение G | Вес, г |
| ПР322-К7.14 | G¼" | 105 |
| ПР322-К7.38 | G⅜” | 160 |
| ПР322-К7.12 | G½” | - |
| Пневматическая схема |
 Расшифровка обозначений: P – порт питания А – рабочий порт R – порт выхлопа |
Описание работыДля управления пневмоцилиндрами одностороннего действия используются пневмокнопки ПР322-К7, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При повторном нажатии кнопки золотник возвращается в исходное положение.

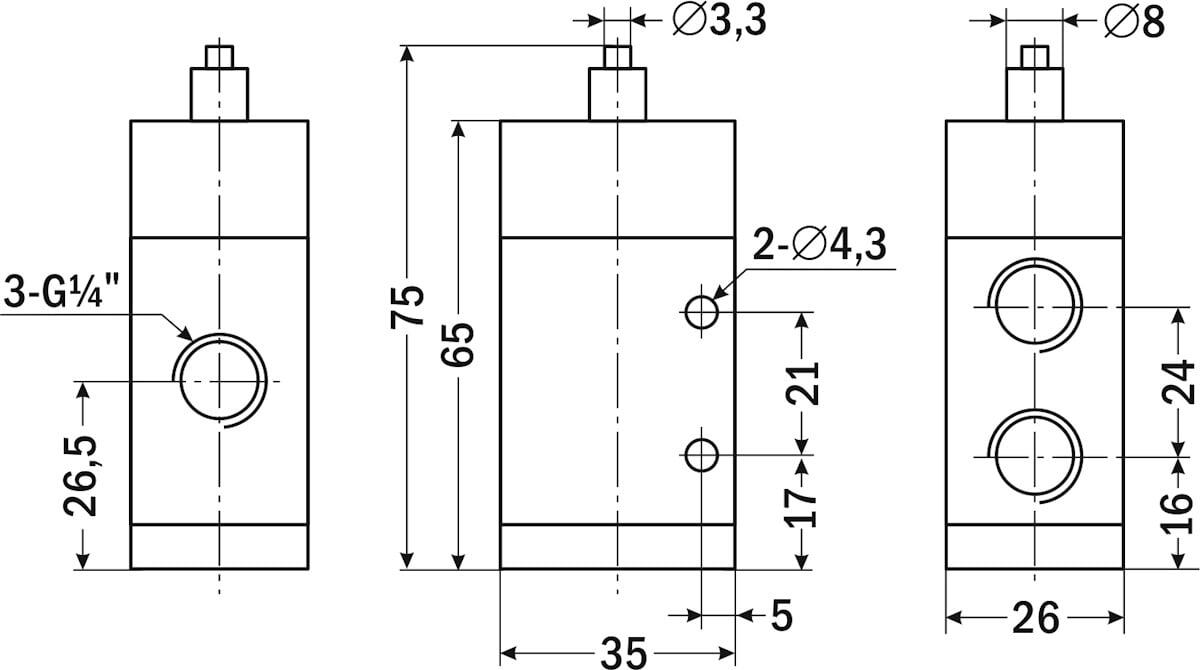

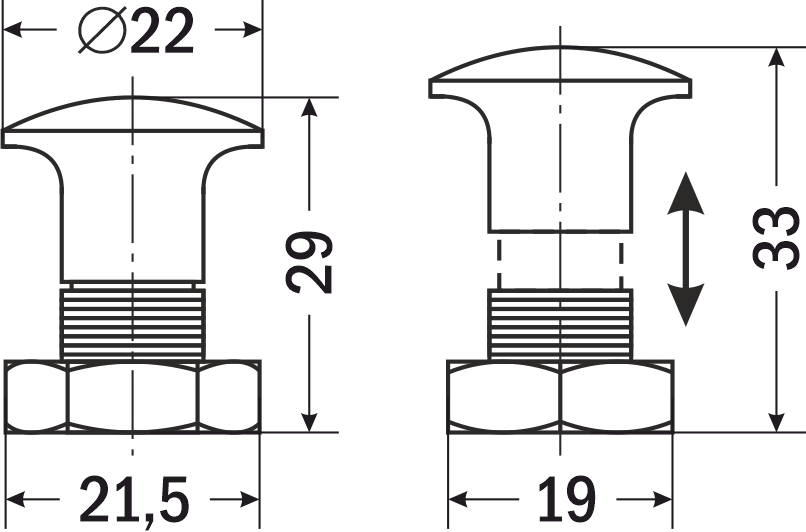

| Габаритные размеры |
 |
 |
