Пневмокнопка грибовидная ПР522-К7
5988
Доставка
Варианты оплаты
Наши достижения
- — 26 лет на рынке
- — Более 54 600 сделок
- — Более чем 573 000 единиц оборудования
- — Лучшие цены
Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
- Тип: 5/2 (5-линейный, 2-позиционный)
- Присоединение: G¼", G⅜", G½" (рабочие порты), G⅛", G¼", G½" (порты выхлопа)
- Рабочее давление: 0…0,8 МПа
- Рабочая температура: 0…+60°C
- С фиксацией
- Цвет: черный
Пневмокнопка грибовидная (кнопка-грибок) ПР522-К7 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями
Технические характеристики: | Параметр | Значение |
| Тип распределителя | 5/2 (5-линейный, 2-позиционный) |
| Рабочая среда | Воздух (тонкость очистки 25 мкм) |
| Присоединение рабочих портов | G¼", G⅜", G½" |
| Присоединение портов выхлопа | G⅛", G¼", G½" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией |
| Цвет | Черный |
| Габаритные размеры | 35×26×102 мм |
Модификации:
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа | Вес, г |
| ПР522-К7.14 | G¼" | G⅛" | 110 |
| ПР522-К7.38 | G⅜" | G¼" | 195 |
| ПР522-К7.12 | G½" | G½" | - |
| Пневматическая схема |
 Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа; S – порт выхлопа. |
Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При повторном нажатии кнопки золотник возвращается в исходное положение.

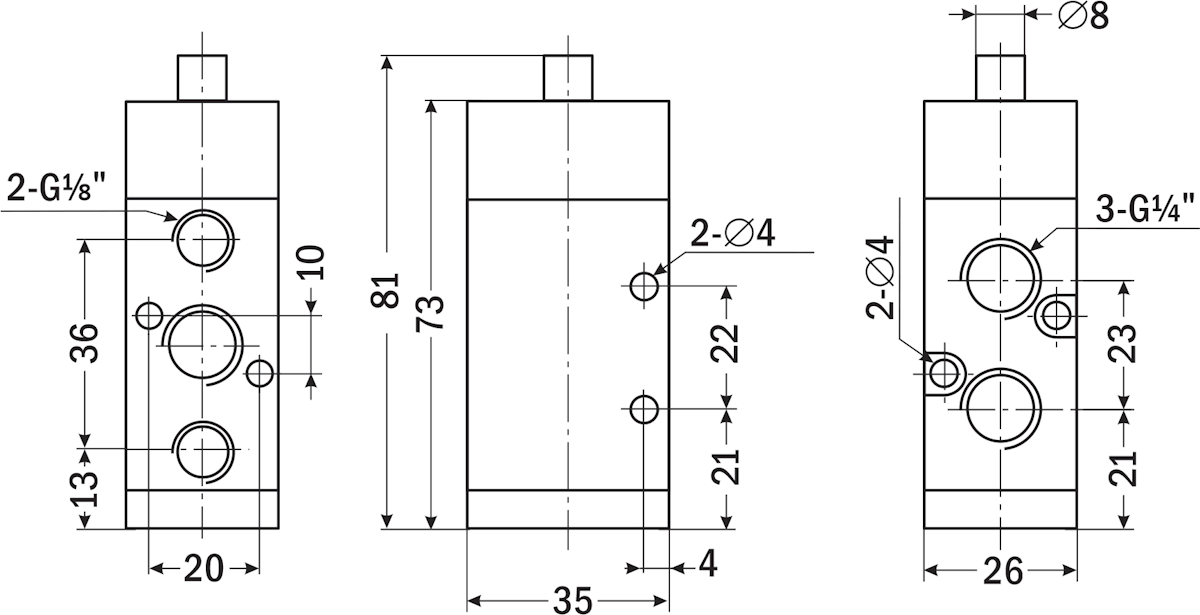

| Габаритные размеры |
 |
 |
