Пневмокнопка утопленная ПР522-К5
5983
Доставка
Варианты оплаты
Наши достижения
- — 26 лет на рынке
- — Более 54 600 сделок
- — Более чем 573 000 единиц оборудования
- — Лучшие цены
Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
- Тип: 5/2 (5-линейный, 2-позиционный)
- Присоединение: G¼" (рабочие порты), G⅛" (порты выхлопа)
- Рабочее давление: 0…0,8 МПа
- Рабочая температура: 0…+60°C
- С самовозвратом
- Цвет: красный или зеленый
Пневмокнопка утопленная ПР522-К5 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики: Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
| Параметр | Значение |
| Тип распределителя | 5/2 (5-линейная, 2-позиционная) |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение рабочих портов | G¼" |
| Присоединение портов выхлопа | G⅛" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С самовозвратом |
| Цвет | Красный или зеленый |
| Габаритные размеры | 36×34×117 мм |
| Вес | 180 г |

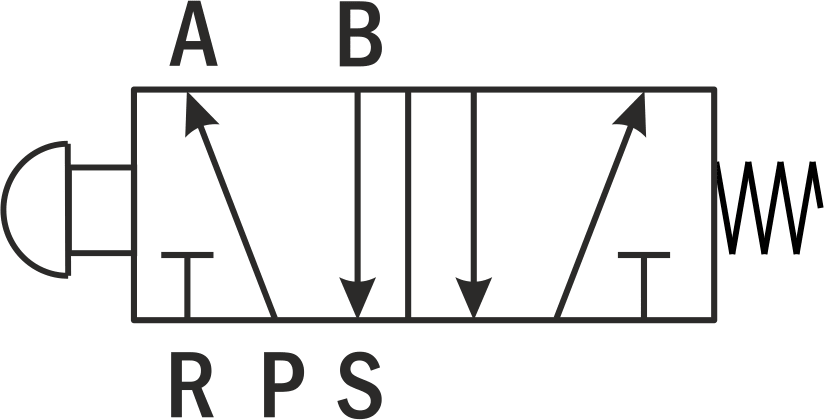

| Пневматическая схема |
 Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа; S – порт выхлопа. |
Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии нажима золотник под действием пружины возвращается в исходное положение.

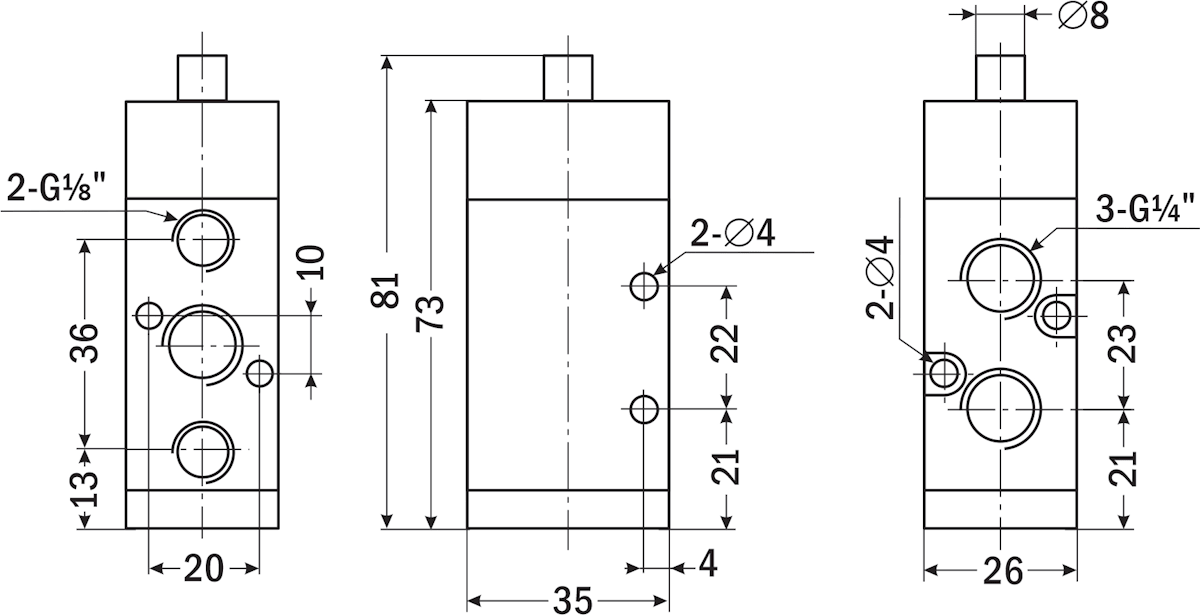

| Габаритные размеры |
 |
 |
